托盤式電纜橋架規格有哪些，橋架通風孔面積規范
托盤式電纜橋架規格有哪些，橋架通風孔面積規范
時間：2022-09-26 17:49:31 來源：托盤式電纜橋架

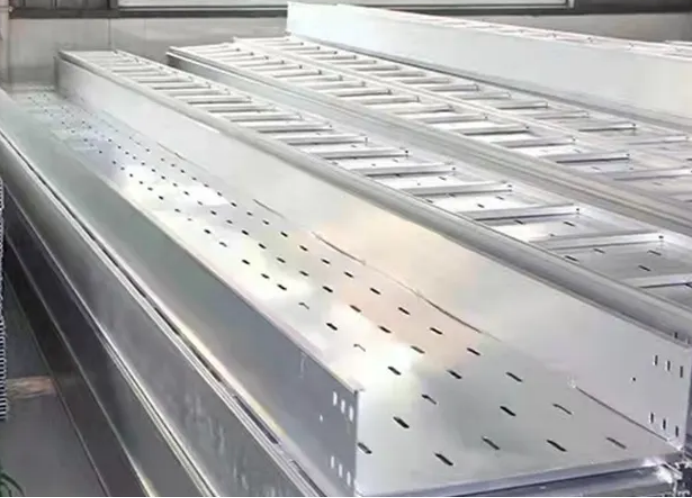

托盤式電纜橋架規格有100*50mm、100*100mm、200*50mm、200*100mm、300*100mm、300*150mm、400*100mm、400*150mm等。托盤式電纜橋架按照有無通風孔分為無孔托盤式電纜橋架俗稱槽式電纜橋架和有孔托盤式電纜橋架俗稱托盤式電纜橋架。托盤式電纜橋架在槽體托盤底部及蓋板上均打有一排排規則的通風孔，根據JB/T 10216-2013電控配電用電纜橋架標準規定，橋架托盤底部通風孔的面積不得超過底部總面積的40%。以下內容來源于網絡整理。。
1、橋架規格
托盤式電纜橋架規格分為常用小規格、常用中等規格和常用大規格，托盤式電纜橋架的常用小規格有50*25mm、60*25mm、60*40mm、60*50mm、80*40mm、80*50mm、80*60mm、100*50mm、100*60mm、100*80mm等。托盤式電纜橋架的常用中等規格有200*50mm、200*100mm、200*150mm、300*50mm、300*100mm、300*150mm、400*100mm、400*150mm、400*200mm等。托盤式電纜橋架的常用大規格有600*150mm、600*200mm、800*150mm、800*200mm、1000*200mm等。
2、橋架價格
托盤式電纜橋架價格要比同規格槽式電纜橋架貴一些，因為多了打通風孔的工藝費用。同一槽式結構的托盤式電纜橋架，規格不同價格有不同，例如槽式防火橋架，100*50*1.0規格價格為29.5元/米，100*100*1.0規格價格為38.3元/米，200*100*1.2規格價格為58.9元/米。托盤式電纜橋架規格相同，表面防護不同價格不同，例如800*200*2.0規格厚度，鍍鋅橋架價格為191.3元/米，防火橋架價格為251.1元/米，噴塑橋架價格為298.9元/米。
3、橋架厚度

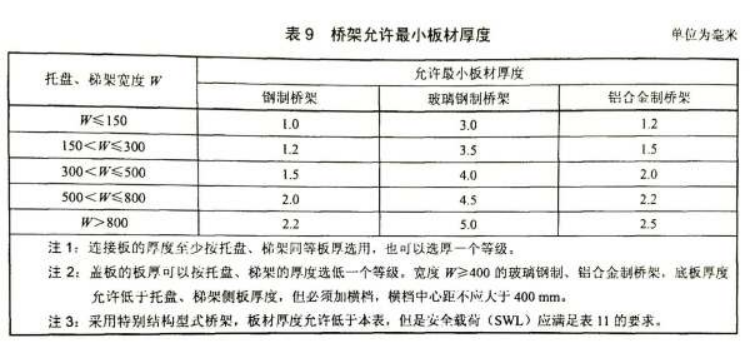

托盤式電纜橋架的槽體厚度與橋架寬度成正比，例如鍍鋅托盤式電纜橋架100*50的槽體厚度為1.0mm，200*100的槽體厚度為1.2mm。托盤式電纜橋架蓋板厚度可以與橋架主結構厚度同厚，也可以比橋架主結構厚度低一個等級，連接片的厚度必須與橋架主體結構厚度相同。此外蓋板及連接片的表面防護層厚度也要與電纜橋架槽體厚度一樣。
以上為北京京運偉業電纜小編整理的托盤式電纜橋架規格及厚度對橋架通風孔面積規范的相關內容，如果您對相關知識還有疑問，可以撥打咨詢熱線。
